Представим ситуацию: сервер вашей компании, на котором хранятся базы данных, учетные системы и вся рабочая документация, внезапно перестает видеть один из дисков. Если это просто файловый сервер, вы, возможно, потеряете часть документов. Если это сервер баз данных — бизнес может остановиться на несколько часов или даже дней. Именно для защиты от таких сценариев существует технология RAID.
RAID-массив (Redundant Array of Independent Disks) — это технология объединения нескольких физических дисков в один логический том с целью повышения производительности, надежности или того и другого одновременно. Правильно спроектированная дисковая подсистема сервера — это база, на которой держится вся IT-инфраструктура компании. Непонимание того, как выбрать RAID под конкретные задачи, приводит к двум крайностям: либо к неоправданным затратам на избыточное оборудование, либо к катастрофическим потерям данных при первом же сбое.
В статье подробно разберем все основные аспекты: от базовых принципов технологии хранения и избыточности массива до тонкостей выбора контроллера, типов накопителей и уровней RAID. Вы узнаете, как рассчитать полезную емкость и производительность, как избежать типичных ошибок и что делать, если массив уже «упал».

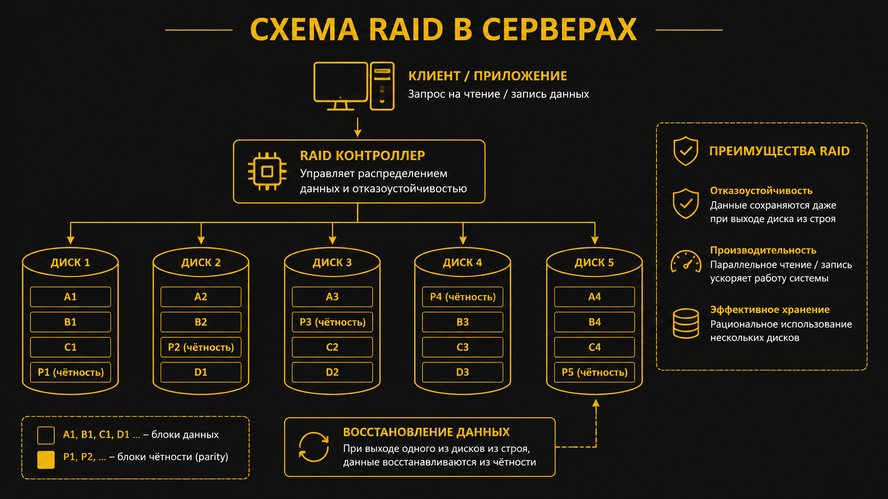

Что такое RAID-массив и базовые принципы хранения данных
В основе любой RAID-архитектуры лежит простая идея: несколько физических дисков объединяются в единый логический том, который операционная система видит как один большой диск. Это объединение преследует три основные цели:
Повышение производительности. Данные могут распределяться между несколькими дисками, что позволяет читать и записывать информацию параллельно, значительно ускоряя работу.
Обеспечение отказоустойчивости. За счет дублирования данных или хранения специальной служебной информации массив может продолжать работать даже при выходе из строя одного или нескольких дисков.
Увеличение емкости. Объединение дисков в один массив позволяет получить единое большое хранилище, удобное для управления.
Важно понимать: сохранность данных в RAID обеспечивается только от физических сбоев дисков. RAID не защищает от логических ошибок (например, случайного удаления файлов), вирусов-шифровальщиков или программных сбоев. Поэтому резервное копирование (бэкап) никогда не заменяется RAID-массивом — это два разных, но одинаково необходимых инструмента.
Аппаратный, программный и интегрированный RAID
Выбор типа контроллера и реализации массива — первое и одно из самых важных решений. Существует три основных подхода к архитектуре хранения.
Аппаратный (Hardware) и Интегрированный (Fake RAID)
Аппаратный RAID — это отдельный физический RAID-контроллер, устанавливаемый в слот расширения сервера. Это полноценный компьютер в миниатюре: у него есть собственный процессор для вычислений четности, кэш-память для ускорения операций и часто модуль защиты кэша (BBU или CacheVault) для сохранности данных при отключении питания. Такой контроллер полностью берет на себя управление дисками, не нагружая центральный процессор сервера.
Преимущества аппаратного RAID:
Максимальная производительность, особенно при работе с SAS/SATA дисками и уровнями RAID 5/6.
Надежность и предсказуемость: контроллер работает независимо от ОС.
Аппаратная разгрузка CPU: вычисления четности выполняются на контроллере.
Поддержка горячей замены дисков и профессиональные инструменты мониторинга.
Недостатки:
Высокая стоимость.
При выходе контроллера из строя восстановить массив можно только на идентичной модели.
Интегрированный RAID (Fake RAID) — это микрочип на материнской плате, который эмулирует работу RAID-контроллера. По сути, это программный RAID с аппаратной поддержкой на уровне BIOS/UEFI. Он позволяет настроить массив в BIOS, но все вычисления выполняются центральным процессором. Главное отличие от полноценного аппаратного RAID — отсутствие собственного процессора и кэш-памяти.
Fake RAID — компромиссное решение, которое часто используется в недорогих серверах и рабочих станциях. Он подходит для RAID 0 и RAID 1, но для RAID 5/6 его производительность будет крайне низкой, а нагрузка на CPU — высокой. Восстановление массива после сбоя материнской платы может быть проблематичным.
Программный RAID (mdadm) и особенности ZFS
Программный RAID — это реализация массива на уровне операционной системы. В Linux стандартным инструментом является утилита mdadm. Она позволяет создавать RAID-массивы практически любых уровней из любых доступных дисков.
Преимущества программного RAID (mdadm):
Нулевая стоимость — не требуется покупать дополнительное оборудование.
Гибкость и переносимость: массив можно перенести на другой сервер с той же ОС.
Работает с любыми дисками, включая NVMe.
Недостатки:
Вся вычислительная мощность CPU расходуется на операции четности, что может снижать производительность сервера.
Зависимость от стабильности ОС и драйверов.
Отдельно отметим файловую систему ZFS с ее встроенным RAID-механизмом RAID-Z. ZFS — это полноценный менеджер томов с программным управлением хранением. Вместо классических RAID-уровней ZFS предлагает RAID-Z1 (аналог RAID 5), RAID-Z2 (аналог RAID 6) и RAID-Z3 (тройная четность).
Основные особенности ZFS:
Сквозная проверка контрольных сумм (end-to-end checksumming) для защиты от «тихого» повреждения данных.
Отсутствие классической проблемы Write Hole (об этом ниже).
Высокая производительность при последовательных операциях, но RAID-Z может уступать зеркалам на случайных операциях (что критично для виртуальных машин).
Программный RAID и ZFS — отличный выбор для файловых серверов, архивов и систем, где важна гибкость и экономия, а не пиковая производительность транзакционных баз данных.
Влияние типа накопителей (HDD, SATA/SAS SSD, NVMe) на выбор массива
Тип дисков, которые вы используете, кардинально влияет на архитектуру RAID-массива. Современные серверы могут работать с тремя основными типами накопителей:
HDD (жесткие диски). Классический вариант. Отличаются большой емкостью и низкой стоимостью гигабайта, но медленные (особенно на случайных операциях). Используются для файловых серверов, архивов и бэкап-репозиториев.
SATA/SAS SSD. Твердотельные накопители. Дают большой прирост производительности по сравнению с HDD. SAS SSD — более надежны и быстры, чем SATA, и рассчитаны на круглосуточную работу в серверах.
NVMe. Самый быстрый тип накопителей, подключаемый напрямую к шине PCIe. Обеспечивает минимальные задержки и максимальную пропускную способность.
Выбор типа дисков определяет, какой RAID-контроллер вам нужен:
Для HDD и SATA/SAS SSD подойдут классические аппаратные контроллеры.
Для NVMe нужны особые решения. Традиционные SAS/SATA контроллеры не работают с NVMe. Здесь используются либо программный RAID (mdadm/ZFS), либо специальные технологии вроде Intel VROC (Virtual RAID on CPU). VROC позволяет организовать NVMe RAID, используя PCIe линии процессора.
Основной момент при работе с NVMe — пропускная шина и количество доступных PCIe линий. Если NVMe-накопители подключены через чипсет (PCH), а не напрямую к CPU, производительность может быть ограничена. Кроме того, сам контроллер или ПО может стать узким горлышком контроллера, не успевая обрабатывать поток данных от сверхбыстрых NVMe-дисков.

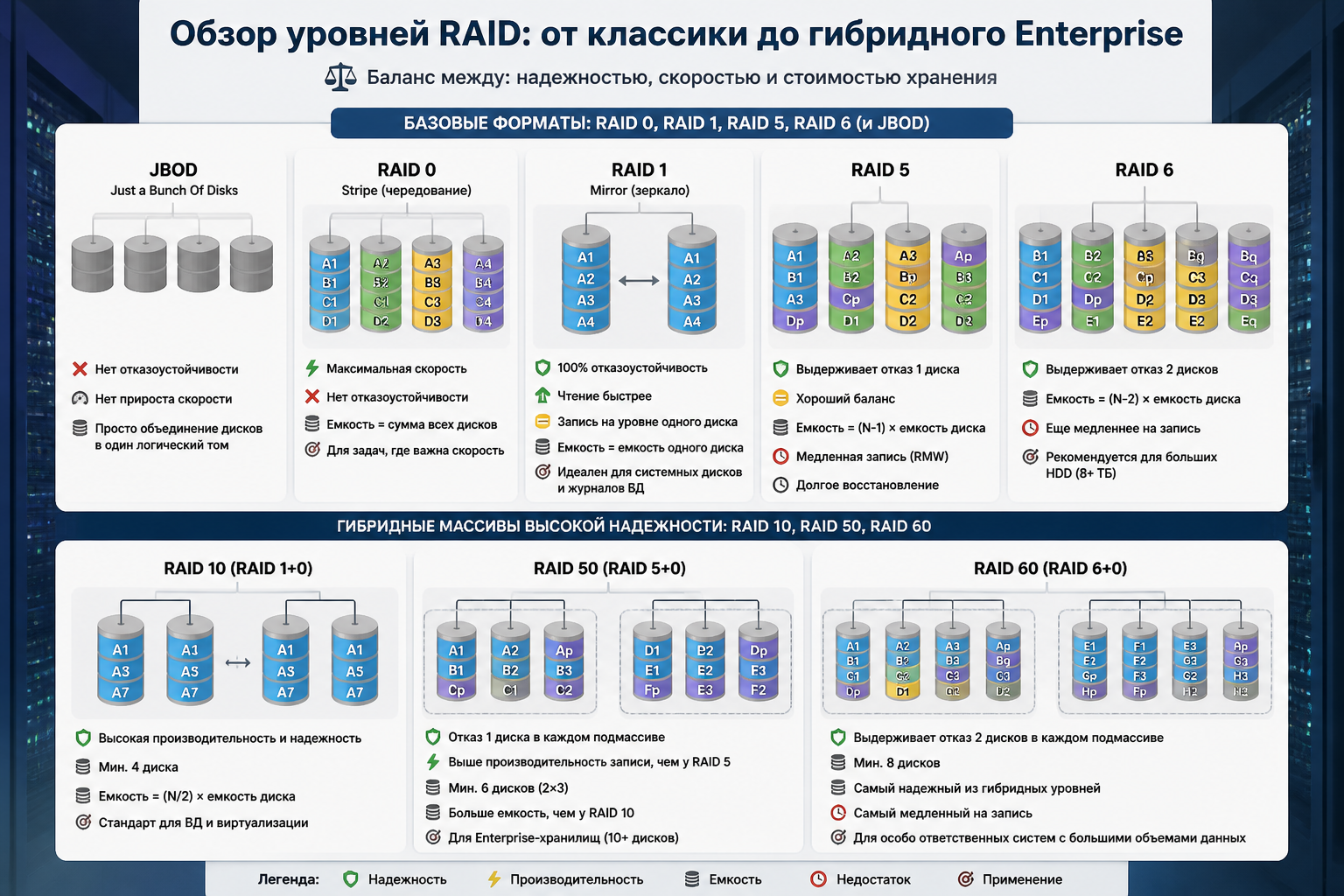

Обзор уровней RAID: от классики до гибридного Enterprise
Схема RAID определяет уровень отказоустойчивости, полезный объем и производительность массива. Выбор уровня — это всегда баланс между надежностью, скоростью и стоимостью хранения.
Базовые форматы: RAID 0, RAID 1, RAID 5, RAID 6 (и JBOD)
JBOD (Just a Bunch Of Disks). Не RAID в классическом понимании. Простое объединение дисков в один логический том последовательно. Нет ни прироста скорости, ни отказоустойчивости. Используется редко, только когда нужно «склеить» диски разной емкости.
RAID 0 (Stripe, чередование). Данные разбиваются на блоки и чередуются между двумя и более дисками. Обеспечивает максимальную производительность (чтение и запись ускоряются пропорционально числу дисков). Емкость массива равна сумме емкостей всех дисков. Но отказоустойчивость равна нулю: выход из строя одного диска уничтожает все данные. Применяется только там, где скорость критичнее надежности (например, для временных файлов, кэша).
RAID 1 (Mirror, зеркало). Данные полностью дублируются на двух дисках. Обеспечивает 100% избыточность: при отказе одного диска второй продолжает работу. Емкость массива равна емкости одного диска. Производительность чтения растет, запись — на уровне одного диска. Идеален для системных дисков, журналов транзакций баз данных.
RAID 5. Требует минимум 3 диска. Данные чередуются по всем дискам, а блоки четности распределяются между ними. При отказе одного диска данные восстанавливаются из четности, хранящейся на оставшихся дисках. Емкость = (N-1) * емкость диска. Хороший баланс между производительностью, емкостью и надежностью. Основной недостаток — медленная запись (из-за операции read-modify-write) и длительное время восстановления при отказе диска.
RAID 6. Аналогичен RAID 5, но использует двойную защиту — два блока четности. Требует минимум 4 диска. Выдерживает отказ любых двух дисков одновременно. Емкость = (N-2) * емкость диска. Еще медленнее на запись, чем RAID 5, но значительно надежнее. Рекомендуется для массивов из больших (8+ ТБ) HDD.
Гибридные массивы высокой надежности: RAID 10, RAID 50, RAID 60
Для крупных корпоративных систем, где требуется сочетание высокой производительности и отказоустойчивости, используются гибридные уровни — комбинация чередования (RAID 0) с другими уровнями:
RAID 10 (RAID 1+0). Комбинация зеркал (RAID 1), поверх которых строится чередование (RAID 0). Минимальное количество дисков — 4. Данные дублируются (как в зеркале) и одновременно чередуются, что дает и высокую скорость, и надежность. Емкость = (N/2) * емкость диска. RAID 10 обеспечивает лучшую производительность среди отказоустойчивых уровней, особенно на случайных операциях записи. Это стандарт для высоконагруженных баз данных и виртуализации.
RAID 50 (RAID 5+0). Комбинация нескольких массивов RAID 5, объединенных чередованием RAID 0. Требует минимум 6 дисков (два массива по 3 диска). Обеспечивает более высокую производительность записи, чем одиночный RAID 5, и большую емкость, чем RAID 10. Отказоустойчивость — по одному диску в каждом подмассиве. Подходит для Enterprise-хранилищ с большим количеством дисков (10+), где нужен баланс между емкостью и надежностью.
RAID 60 (RAID 6+0). Комбинация массивов RAID 6 с чередованием. Требует минимум 8 дисков. Выдерживает отказ двух дисков в каждом подмассиве. Самый надежный из гибридных уровней, но и самый медленный на запись. Используется в особо ответственных хранилищах с большими объемами данных.
RAID Калькулятор: как рассчитать емкость, скорость и IOPS
Проектирование дискового массива не терпит приблизительных оценок. Есть четкие формулы, позволяющие рассчитать ключевые параметры.
Полезная емкость рассчитывается исходя из уровня RAID:
RAID 0: N * C
RAID 1: C
RAID 5: (N-1) * C
RAID 6: (N-2) * C
RAID 10: (N/2) * C
где N — количество дисков, C — емкость одного диска.
Онлайн-калькуляторы объема RAID (например, raid-calculator) позволяют быстро сравнить разные конфигурации.
Производительность (IOPS) — более сложный параметр. Суммарные IOPS массива — это не просто сумма IOPS дисков. Для разных уровней RAID существует понятие write penalty — коэффициент, показывающий, сколько операций ввода-вывода на уровне дисков требуется для выполнения одной операции на уровне хоста:
RAID 0: write penalty = 1 (запись на один диск)
RAID 1: write penalty = 2 (запись на оба диска)
RAID 5: write penalty = 4 (чтение данных, чтение четности, запись данных, запись четности)
RAID 6: write penalty = 6
Эффективные IOPS массива рассчитываются как:
(IOPS_чтения * %_чтения + IOPS_записи * %_записи / write_penalty) * N
На практике для расчета IOPS массива используют специализированные RAID калькуляторы, учитывающие не только уровень, но и тип дисков, глубину очереди и политику кэширования.
Инструкция: как выбрать RAID под конкретные задачи
Выбор уровня RAID напрямую зависит от целевого назначения сервера. Не существует «лучшего» RAID для всех случаев — есть оптимальный под конкретную сборку сервера и его серверные задачи.
Базы данных (1С, SQL) и высоконагруженная виртуализация
Базы данных и системы виртуализации (Proxmox, VMware) предъявляют самые высокие требования к дисковому массиву. Здесь критичны:
Высокая скорость записи — транзакционные базы данных постоянно записывают изменения.
Случайное чтение — запросы к базе данных обращаются к разным участкам диска.
IOPS виртуальных машин — множество виртуальных машин создают хаотичную нагрузку.
Файловые серверы, архивы и бэкап-репозитории
Для хранения больших объемов файлов, архивов и резервных копий приоритеты смещаются:
Дешевый гигабайт — важно получить максимальную емкость при минимальных затратах.
Емкие диски — используются HDD большой емкости (8-20 ТБ).
Архив данных и файлопомойка — нагрузка в основном последовательная.
RAID 6 или RAID 60 на емких HDD. RAID 6 защищает от отказа двух дисков, что критично для массивов из больших дисков с долгим временем восстановления. Для очень больших массивов (10+ дисков) RAID 60 дает лучшую производительность, чем один большой RAID 6.
Можно использовать программный RAID (mdadm) или ZFS с RAID-Z2, что сэкономит на контроллере. Аппаратный контроллер с кэшем тоже будет полезен, но не обязателен.
Скрытые технические риски, «грабли» и гигиена эксплуатации
Даже правильно выбранный RAID-массив может преподнести неприятные сюрпризы, если не учитывать ряд технических нюансов. Эксплуатация сервера требует постоянного внимания.
Rebuild, URE-ошибки и почему SMR-диски убивают RAID
Rebuild (восстановление массива) — процесс, который запускается автоматически после замены отказавшего диска. Данные на новом диске перестраиваются из информации, хранящейся на остальных дисках. В это время массив работает в «пониженном» режиме (degraded mode) — он еще функционирует, но уязвим.
Главная опасность времени ребилда: на современных емких HDD (8+ ТБ) восстановление может занять десятки часов. Все это время нагрузка на оставшиеся диски максимальна, и риск отказа одного из них резко возрастает.
Здесь в игру вступает ошибка чтения URE (Unrecoverable Read Error) — ситуация, когда диск не может прочитать сектор. Если во время ребилда на одном из оставшихся дисков возникает URE, восстановление массива может остановиться или завершиться с ошибкой. Для RAID 5 это означает потерю всех данных. Именно поэтому для больших массивов рекомендуют RAID 6.
SMR-диски (Shingled Magnetic Recording, черепичная запись) — технология, позволяющая увеличить плотность записи, но ценой резкого падения производительности на перезаписи. SMR-диски категорически не рекомендуются для RAID-массивов. В процессе ребилда они могут «зависать» на десятки секунд, что приводит к таймаутам и исключению диска из массива. При выборе дисков для сервера всегда проверяйте, что это CMR (Conventional Magnetic Recording), а не SMR.
Защита кэша (BBU/CacheVault), Write Hole и Hot Spare
У аппаратных RAID-контроллеров есть кэш-память, которая ускоряет запись. Но если сервер внезапно отключается от питания, данные в кэше могут быть потеряны. Для защиты используются:
BBU (Battery Backup Unit) — батарейный модуль, питающий кэш-память при отключении электричества.
CacheVault — более современная технология: при потере питания данные из кэша DRAM автоматически сбрасываются во встроенную флеш-память NAND.
Без батареи BBU или CacheVault контроллер отключает кэш записи, что резко снижает производительность.
Write Hole — классическая проблема RAID 5 и RAID 6. Возникает, когда во время операции записи (которая требует модификации и данных, и четности) происходит сбой питания. В результате данные и четность могут стать несинхронизированными. ZFS решает эту проблему на уровне архитектуры (copy-on-write), а в аппаратных контроллерах защитой служит батарейный кэш.
Hot Spare (горячий резерв) — это диск, который находится в сервере, но не используется активно. При отказе любого диска в массиве контроллер автоматически запускает ребилд на Hot Spare. Это минимизирует время простоя в degraded mode.
Размер страйпа (stripe size) — важный параметр, влияющий на производительность. Слишком маленький страйп увеличивает накладные расходы, слишком большой — снижает эффективность при работе с мелкими файлами. Для баз данных обычно выбирают 64-256 КБ.
Что делать при фатальном сбое: восстановление разрушенного RAID
Ситуация, когда упал RAID — стресс для любого администратора. Это может произойти по разным причинам: отказ нескольких дисков, сбой контроллера, ошибка при инициализации массива или случайное удаление конфигурации.
Важнейшее правило: ничего не делайте в панике. Ошибки, совершенные в первые минуты после сбоя, часто делают восстановление информации невозможным.
Пошаговый алгоритм действий:
Остановите сервер. Не пытайтесь перезагружать его, не запускайте утилиты конфигурации RAID. Каждая запись на диски может безвозвратно перезаписать данные.
Зафиксируйте состояние. Сделайте фотографии всех индикаторов на дисках и контроллере. Запишите все сообщения об ошибках.
Не инициализируйте массив заново. Инициализация — это создание новой RAID-конфигурации, которая перезаписывает служебную информацию на дисках. Это практически гарантирует потерю данных.
Оцените ситуацию. Если отказал один диск в RAID 5/6 или несколько в RAID 10 — есть шанс восстановить массив штатными средствами после замены дисков.
Если штатное восстановление невозможно (отказало слишком много дисков, сломался контроллер, повреждена служебная информация) — немедленно обращайтесь к специалистам по восстановлению данных. Самостоятельные попытки «починить» массив с помощью утилит вроде mdadm --assemble --force могут привести к необратимым последствиям.
Главный урок: регулярные бэкапы — единственная гарантия, что данные не будут потеряны при фатальном сбое RAID.
SDS и Erasure Coding — есть ли будущее у классического RAID?
Классический RAID — технология, проверенная десятилетиями. Но в эпоху больших данных и распределенных систем появляются альтернативные подходы.
SDS (Software-Defined Storage, программно-определяемое хранилище) — концепция, при которой управление хранением данных выносится на уровень программного обеспечения, абстрагируясь от физического «железа». Вместо одного сервера с RAID используется кластер из множества серверов.
Основные технологии SDS:
Ceph кластер — распределенная файловая система, которая автоматически реплицирует данные между узлами.
vSAN — решение от VMware для создания гиперконвергентной инфраструктуры.
Distributed File Systems — распределенные файловые системы, вроде GlusterFS и Lustre.
Вместо RAID эти системы используют Erasure Coding — технологию, аналогичную четности в RAID, но распределенную по узлам кластера. Она позволяет выдерживать отказ не только дисков, но и целых серверов.
Есть ли будущее у классического RAID? Да, для подавляющего большинства корпоративных серверов (1С, SQL, файловые серверы) RAID остается оптимальным и экономически эффективным решением. SDS и Erasure Coding — это выбор для крупных ЦОДов, облачных платформ и систем, где требуется горизонтальное масштабирование и отказоустойчивость на уровне узлов. В большинстве случаев эти технологии не заменяют, а дополняют классический RAID, работая на более высоком уровне абстракции.
Подводим итоги
RAID — это фундаментальная технология, без которой невозможно представить современный сервер. Правильный выбор уровня RAID, типа контроллера и накопителей напрямую влияет на производительность, надежность и стоимость владения вашей IT-инфраструктуры.
Основные выводы:
Для баз данных и виртуализации — RAID 10 на SSD с аппаратным контроллером.
Для файловых серверов и архивов — RAID 6 или RAID 60 на емких HDD.
Аппаратный RAID — для максимальной производительности и надежности.
Программный RAID (mdadm) и ZFS — для гибкости и экономии.
Никогда не используйте SMR-диски в RAID.
Всегда защищайте кэш контроллера (BBU/CacheVault).
RAID не заменяет бэкапы.
Правильно спроектированная дисковая подсистема — это залог бесперебойной работы вашего бизнеса. И если вы задумались о сборке или модернизации сервера, важно не только понимать теорию, но и иметь возможность получить качественные компоненты.
Компания Asilan специализируется на поставках серверного оборудования, включая RAID-контроллеры, дисковые массивы и комплектующие. В нашем каталоге представлены решения под любые задачи — от бюджетных контроллеров до высокопроизводительных моделей с поддержкой кэширования и защиты данных. Опытные специалисты помогут подобрать оптимальную конфигурацию под ваши задачи, будь то база данных 1С, виртуализация или файловое хранилище. С правильным оборудованием и пониманием технологии ваш сервер будет работать надежно и предсказуемо.
Основные вопросы про RAID (FAQ)
Почему RAID никогда не заменит резервное копирование?
RAID защищает только от отказа физических дисков. Он не спасает от:
Случайного удаления файлов пользователями.
Вирусов-шифровальщиков и вредоносного ПО.
Логических повреждений файловой системы.
Пожара, затопления или кражи сервера.
Ошибок программного обеспечения, которые могут испортить данные на всех дисках одновременно.
Резервное копирование (бэкап) — это копия данных на другом носителе, в другом месте. Только комбинация RAID + регулярные бэкапы дает полноценную защиту.
Порядок действий при красной лампочке (выходе диска из строя)
Не паникуйте. RAID-массив спроектирован для таких ситуаций.
Определите отказавший диск. По индикаторам на сервере или через утилиты мониторинга контроллера.
Убедитесь, что у вас есть Hot Spare или подготовьте замену (диск должен быть идентичным по модели и емкости).
Извлеките отказавший диск (только если сервер поддерживает горячую замену) и вставьте новый. Контроллер автоматически начнет ребилд.
Отслеживайте процесс ребилда. Ни в коем случае не выключайте сервер до его завершения.
После завершения ребилда проверьте целостность данных и логи контроллера на предмет других ошибок.
Не используйте отказавший диск повторно — даже если он снова определился, его надежность под вопросом.
Можно ли добавить диск в уже существующий RAID-массив без потери данных?
Да, это называется расширением массива. Современные аппаратные контроллеры и mdadm позволяют добавлять новые диски в массив и увеличивать его емкость без остановки работы. Однако это процесс, требующий времени и ресурсов, и он сопряжен с рисками. Перед расширением обязательно сделайте полный бэкап. Некоторые уровни (например, RAID 0) не поддерживают расширение без полного пересоздания.
